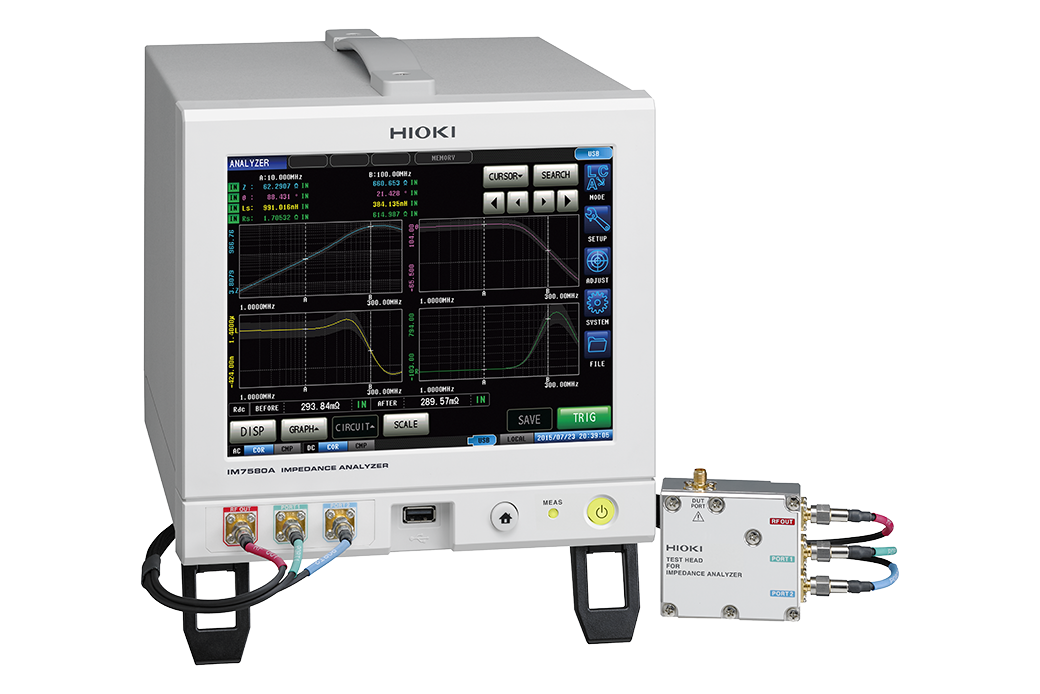

THIẾT BỊ PHÂN TÍCH TRỞ KHÁNG IM7580A HIOKI

THIẾT BỊ PHÂN TÍCH TRỞ KHÁNG IM7580A

Thiết Bị Phân Tích Trở Kháng với Dải Tần Số Đo từ 1 MHz đến 300 MHz, Tốc Độ Kiểm Tra 0.5 ms và Mức độ lặp lại siêu cao

Thiết Bị Phân Tích Trở Kháng và Đo LCR  của Hioki với dải đo từ 1 mHz đến 3 Ghz đáp ứng đa dạng ứng dụng kiểm tra linh kiện điện tử. IM7581 cung cấp thời gian kiểm tra nhanh nhất là 0.5 ms trên dải tần số 1 MHz đến 300 MHz, và cả Chế độ LCR lẫn Phân Tích đều đáp ứng các ứng dụng trong kiểm tra sản xuất số lượng lớn và R&D.

Đo LCR bằng Test Fixture SMD IM9201: Dòng Phân Tích Trở Kháng IM7580

Dòng IM7580 gồm 5 model với tần số đo trải từ 1 MHz đến 3 GHz. Khi kết hợp với Test Fixture IM9201 đáp ứng được 6 kích thước SMD, các thiết bị thuộc Series IM7580 cho phép bạn đo các mẫu một cách dễ dàng và tin cậy.

Tính năng chính:

  • – Tần số kiểm tra từ 1 MHz đến 300 MHz
  • – Thiết bị có kích thước ½ rack và đầu kiểm tra cỡ lòng bàn tay
  • – Tốc độ kiểm tra nhanh nhất – 0.5 msec
  • – Kiểm tra tiếp xúc toàn diện (thông qua kiểm tra DCR, Hi-Z reject hoặc đánh giá dạng sóng)
  • – Độ chính xác cơ bản ±0.72% rdg.
  • – Thực hiện quét tần số, quét mức và đo khoảng thời gian trong Chế Độ Phân Tích
Chức năng kiểm tra tiếp xúc: Series Phân Tích Trở Kháng IM7580

Chức năng kiểm tra tiếp xúc của thiết bị cho phép bạn kiểm tra tiếp xúc giữa mẫu thử và đầu đo để phát hiện phần tiếp xúc bị lỗi hoặc xác minh phần tiếp xúc ổn.

Chức năng so sánh: Series Phân Tích Trở Kháng IM7580

Chức năng so sánh cho phép bạn kiểm tra giá trị đo được có rơi vào khoảng đánh giá mà người dùng thiết lập hay không. Đây là chức năng lý tưởng để sử dụng trong việc đưa ra các đánh giá PASS/FAIL đối với mẫu thử.

Cách kết nối đầu kiểm tra: Series Phân Tích Trở Kháng IM7580

Kết nối dây cáp của đầu kiểm tra đến thiết bị phân tích trở kháng.

Siết chặt đai ốc cho đến khi cán của cờ lê hơi cong nhẹ.

Không siết quá chặt.

Thông tin ứng dụng

Tải ứng dụng mẫu và xem Sổ Tay Các Lệnh Giao Tiếp.

Truy cập để xem ứng dụng của THIẾT BỊ PHÂN TÍCH TRỞ KHÁNG.

Thông tin tính toán độ chính xác

Tính toán độ chính xác bằng cách đơn giản là nhập một giá trị số.

Truy cập để tính độ chính xác

Chia SẻShare on FacebookPrint this pageShare on Google+Share on LinkedIn

Đảm bảo độ chính xác: 1 năm, Thời gian đảm bảo độ chính xác sau khi hiệu chỉnh bởi Hioki: 1 năm

Các chế độ đo Chế độ LCR, chế độ Phân Tích (Quét với tần số đo và mức độ đo), Chế độ đo lường liên tục
Các thông số đo lường Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q
Phạm vi đo 100 mΩ đến 5 kΩ
Phạm vi hiển thị Z: 0.00 m đến 9.99999 GΩ / Rs, Rp, X: ± (0.00 m to 9.99999 GΩ)

Ls, Lp: ± (0.00000 n đến 9.99999 GH) / Q: ± (0.00 đến 9999.99)

θ: ± (0.000° đến 180.000°), Cs, Cp: ± (0.00000 p đến 9.99999 GF)

D: ± (0.00000 đến 9.99999), Y: (0.000 n đến 9.99999 GS)

G, B: ± (0.000 n đến 9.99999 GS), Δ%: ± (0.000 % đến 999.999 %)

Độ chính xác cơ bản Z: ±0.72 % rdg. θ: ±0.41°
Tần số đo 1.0000 MHz đến 300.00 MHz (độ phân giải 5 digits)
Mức độ tín hiệu đo Công suất: -40.0 dBm đến +7.0 dBm
Điện áp: 4 mV đến 1001 mVrms
Dòng điện: 0.09 mA đến 20.02 mArms
Trở kháng đầu ra 50 Ω
Hiển thị 8.4-inch color TFT với màn cảm ứng
Tốc độ đo *1 FAST: 0.5 ms (Thời gian đo Analog, giá trị tiêu biểu)
Chức năng Kiểm tra tiếp xúc, So sánh, đo BIN (phân loại), Panel loading/saving, Bộ nhớ, phân tích mạch tương đương, Bù tương quan
Giao diện EXT I/O (Handler), USB communication, USB memory, LAN, RS-232C (tùy chọn rời), GP-IB (tùy chọn rời)
Nguồn điện 100 đến 240 V AC, 50/60 Hz, 70 VA max.
Kích thước và khối lượng Unit chính: 215 mm (8.46 in) W × 200 mm (7.87 in) H × 268 mm (10.55 in) D, 6.5 kg (229.3 oz)
Đầu kiểm tra: 61 mm (2.40 in) W × 55 mm (2.17 in) H × 24 mm (0.94 in) D, 175 g (6.2 oz)
Phụ kiện Đầu kiểm tra ×1, Dây cáp kết nối ×1, Hướng dẫn sử dụng ×1, Dây điện ×1, đĩa ứng dụng LCR (sổ tay giao tiếp) ×1
