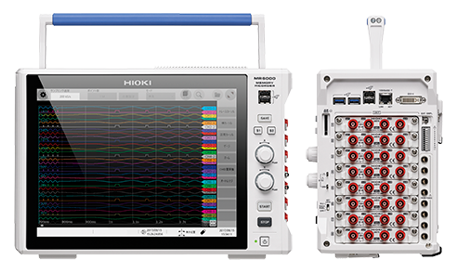

Thiết bị ghi dạng sóng Memory Hicorder MR6000

MR6000 vượt qua mọi rào cản để vươn tới nền tảng mới và đáp ứng những yêu cầu chưa từng thấy. Thiết kế, khả năng hoạt động và thông số kỹ thuật đẳng cấp thế giới, bộ ghi dữ liệu mới nhất của Hioki đã được thiết kế lại hoàn toàn, mang lại hiệu suất chưa từng thấy, thay đổi cách nhìn của bạn về thiết bị ghi dạng sóng.

Thiết bị ghi dạng sóng có các khả năng đo lường và ghi dữ liệu đo nhanh nhất từ trước tới nay.

Đặc tính chính:

•  Tốc độ ghi cao 200MS/s

• Đo đồng thời lên tới 32 kênh tương tự (với khối Analog 4 kênh U8975x8)

• Ghi dạng sóng theo thời gian thực của tất cả 32 kênh ở tốc độ 1MS/s (với bộ nhớ SSD U8332)

• Màn hình cảm ứng có độ nhạy cao

• Chức năng tìm kiếm “Memory Concierge”: dễ dàng tìm kiếm các dạng sóng bạn cần xem

• Tiết kiệm thời gian, chỉ bằng 1/10 thời gian yêu cầu của các thiết bị ghi dạng sóng trước đây

• Tính toán bộ lọc số thời gian thực




 High-speed isolated measurement at 200 MS s Đo độc lập các kênh ở tốc độ cao 200MS/s
 Completely isolated input Các đầu vào cách điện hoàn toàn
 Simultaneous measurement of multiple locations in across channels Đo đồng thời nhiều vị trí qua các kênh
 Long-term recording and high-speed sampling across multiple channels Ghi dữ liệu thời gian dài và lấy mẫu tốc độ cao
 A rich unit lineup for detecting a wide range of phenomena Kết hợp nhiều kênh để phát hiện một loạt các hiện tượng
 Outstanding real-time save function that saves data during measurement Chức năng ghi dữ liệu theo thời gian thực
 Radically improved data saving time Cải thiện triệt để thời gian lưu dữ liệu
 Fast and convenient touch screen Thao tác nhanh và thuận tiện với màn hình cảm ứng
 Ergonomical operating angle Thiết kế công thái học
 Compared to conventional models, 1 2 size Kích thước chỉ bằng ½ so với các model thông thường
 Easy handling Dễ dàng mang, xách
 Compatible with high-precision sensors for measuring large currents Phù hợp với các cảm biến dòng điện có chính xác cao để đo dòng cao
 Saving data directly to your PC Lưu dữ liệu trực tiếp vào máy tính
 Observe long-term fluctuations without any sampling rate losses Sử dụng phương pháp đo đường bao để ghi lại các giá trị cực đại và cực tiểu trong khoảng thời gian quy định trong khi thực hiện lấy mẫu ở tốc độ 100 MS/s
 Test ECUs, inverters and motors Kiểm tra ECUs, inverter và động cơ
 Calculate measurement data during measurement Real-time waveform processing Tính toán dữ liệu đo trong suốt quá trình đo lường: xử lý dạng sóng thời gian thực
 Observe clear waveforms without noise Digital filter calculation Quan sát các dạng sóng rõ ràng không bị nhiễu: tính toán bộ lọc số
Chia SẻShare on FacebookPrint this pageShare on Google+Share on LinkedIn



MR6000 MR6000-01
Chức năng bổ sung N/A Tính toán dạng sóng theo thời gian thực, Tính toán bộ lọc số
Số lượng khối đầu vào Tối đa 8 khối
Số kênh Tối đa 32 kênh tương tự (khi sử dụng khối U8975), hoặc 128 kênh logic (khi sử dụng khối vào 8973)
Dải đo 10 mV tới 400 V f.s., 12 dải (khi sử dụng khối U8976), Độ phân giải: 1/1600 dải
4 V tới 200 V f.s., 6 dải (khi sử dụng khối U8975), Độ phân giải: 1/32000 dải
Đầu vào lớn nhất cho phép 400 V DC (khi sử dụng khối U8976),

200 V DC (khi sử dụng khối U8975)

Đặc tính tần số DC tới 30 MHz (khi sử dụng khối U8976),

DC tới 2 MHz (khi sử dụng khối U8975)

Tốc độ lấy mẫu cực đại 200 MS/s, đồng thời ở tất cả các kênh(khi sử dụng khối U8976)
Lấy mẫu bên ngoài: 10 MS/s
Phương pháp ghi



Thông thường: ghi dạng sóng thông thường

Đường bao: ghi lại các giá trị cực đại và cực tiểu trong mỗi khoảng thời gian cố định

Dung lượng bộ nhớ 1 G-words
Bộ nhớ ngoài Thẻ nhớ SDx1, bộ nhớ USBx7, SSD/HDD (bên trong máy chính)x1, truyền tin FTP (đến máy tính qua cổng LAN)

*Chỉ sử dụng các bộ nhớ được sản xuất bởi HIOKI.

Hiển thị Màn hình màu LCD 12.1 inch XGA-TFT (1024 × 768 điểm)
Giao diện ngoài LAN, USB, SD, SATA, Monitor output
Nguồn 100 tới 240 V AC (50/60 Hz) (300 VA max.)
Kích thước và khối lượng 353 mm (13.9 in) rộng × 235 mm (9.25 in) cao × 154.8 mm (6.09 in) dài, 6.5 kg (229.3 oz) (chỉ máy chính)
Phụ kiện Dây nguồn ×1, Hướng dẫn sử dụng nhanh ×1, Chú ý trước khi sử dụng ×1, Đĩa ứng dụng (CD-R) ×1, Hướng dẫn sử dụng (CD-R, chi tiết và phép tính) ×1, Bảng trắng (chỉ dành cho chỗ trống)
