THIẾT BỊ GHI CÔNG SUẤT 3 PHA PW3360

Thiết bị ghi công suất xách tay sử dụng để kiểm toán năng lượng và ứng dụng cho mục đích tiết kiệm năng lượng

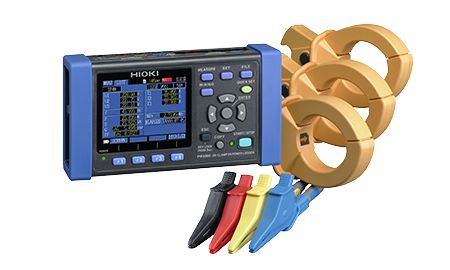

thiết bị Ghi Công Suất 3 Pha PW3360

Thiết bị ghi công suất HIOKI PW3360 là thiết bị đo công suất nhiều kênh sử dụng các kẹp dòng thực hiện các phép đo chính xác và an toàn cho các mạch điện 1 pha và 3 pha. Thiết bị ghi năng lượng 3 pha – 4 dây nhỏ gọn, giám sát nhu cầu tiêu thụ và các thông số công suất khác phục vụ cho việc kiểm toán năng lượng và đo lường tiết kiệm điện.

Đặc điểm chính cuả thiết bị Ghi Công Suất 3 Pha PW3360

• Hỗ trợ mạch đo từ 1 pha đến 3 pha – 4 dây

• Dải đo từ 90V đến 780V

• Đo đồng thời 3 mạch 1 pha – 2 dây

• Thiết kế nhỏ gọn, nhẹ có thể làm việc ở bất kỳ vị trí nào

• Lưu được dữ liệu trong cả tháng với thẻ nhớ SD

• Chức năng QUICK SET hướng dẫn người dùng đấu nối mạch đo chính xác

• Model PW3360-21 có thể đo sóng hài lên tới bậc 40.

 chức năng quick set của thiết bị ghi công suất 3 pha PW3360



Tính năng QUICK SET hướng dẫn nhanh việc cài đặt và đấu nối
 Power logger functionality for displaying measurement results as a graph so you can review them at a glance



Chức năng hiển thị dữ liệu ghi được ở dạng biểu đồ giúp dễ dàng quan sát, đồng thời hiển thị giá trị lớn nhất, giá trị nhỏ nhất và giá trị trung bình bằng cách di chuyển con trỏ
 thiết bị ghi công suất 3 pha pw3360 có kích thước nhỏ gọn Kích thước nhỏ gọn, khối lượng chỉ 550g



Yêu cầu báo giá ⇓

Họ tên (*)

Địa chỉ Email (*)

Số điện thoại (*)

Công ty (*)

Nội dung

(*) Bắt buộc

Chia SẻShare on FacebookPrint this pageShare on Google+Share on LinkedIn
Thông số kỹ thuật cơ bản



Số lượng mạch đo 50/60 Hz, 1 pha 2 dây (1/2/3 mạch), 1 pha 3 dây (1 mạch), 3 pha 3 pha (1 mạch), 3 pha 4 dây (1 mạch), Nếu chỉ đo dòng điện: 1 tới 3 kênh
Các thông số đo được Điện áp định mức RMS, dòng điện định mức RMS, giá trị sóng điện áp cơ sở, giá trị sóng dòng điện cơ sở, góc pha điện áp cơ sở, góc pha dòng điện cơ sở, tần số (U1), đỉnh sóng điện áp (giá trị tuyệt đối), đỉnh sóng dòng điện (giá trị tuyệt đối), công suất tác dụng, công suất phản kháng (với hiển thị lag/lead), công suất biểu kiến, hệ số công suất (với hiển thị lag/lead) hoặ hệ số công suất dịch chuyển (với hiển thị lag/lead), năng lượng tác dụng (tiêu thụ, tái tạo), năng lượng phản kháng (lag, lead), hiển thị chi phí năng lượng, nhu cầu công suất tiêu thụ (tiêu thụ, tái tạo), nhu cầu công suất phản kháng (lag, lead), giá trị nhu cầu công suất tiêu thụ (tiêu thụ, tái tạo), giá trị nhu cầu công suất phản kháng (lag, lead), yêu cầu hệ số công suất, tín hiệu đầu vào xung
[PW3360-21]: đo cường độ sóng hài điện áp, đo cường độ sóng hài dòng điện, cường độ công suất sóng hài, phần trăm sóng hài, góc pha, tổng độ méo sóng hài (THD-F hoặc THD-R), đo tới bậc 40
Dải đo điện áp 600 V AC (Có hiệu quả ở dải: 90.00 V to 780.00 V)
Dải đo dòng điện 500.00 mA tới 5.0000 kA AC (tùy thuộc và kìm dòng),
50.000 mA tới 5.0000 A AC (khi sử dụng kìm đo dòng rò)
Dải đo công suất 300.00 W tới 9.0000 MW (tùy thuộc vào kết hợp đo dòng/áp và mạch đo)
Cấp chính xác Điện áp: ±0.3% rdg. ±0.1% f.s
Dòng điện: ±0.3% rdg. ±0.1% f.s. + cấp chính xác kìm dòng
Công suất tác dụng: ±0.3% rdg. ±0.1% f.s. + cấp chính xác kìm dòng (ở hệ số công suất = 1)
Tốc độ cập nhật giá trị hiển thị 0.5 dây (không kể sử dụng thẻ SD hoặc bộ nhớ trong, hoặc sử dụng truyền thông LAN/USB)
Nơi lưu dữ liệu Thẻ SD hoặc bộ nhớ trong theo thời gian thực
Khoảng thời gian lưu dữ liêu 1 dây tới 30 dây, 1 phút tới 60 phút, 14 lựa chọn
Các thông số được lưu Giá trị đo được lưu: Chỉ giá trị trung bình/ Giá trị trung bình, Giá trị lớn nhất, Giá trị nhỏ nhất
[PW3360-21]: lưu dữ liệu sóng hài: Chỉ lưu giá trị trung bình / giá trị trung bình, giá trị lớn nhất, giá trị nhỏ nhất
Lưu màn hình: định dạng BMP (lưu mỗi 5 phút)
Lưu dạng sóng: dữ liệu dạng sóng
Giao diện Thẻ nhớ SD/SDHC
Chức năng máy chủ HTTP: cài đặt từ xa bằng chương trình truyền thông hoặc tải dữ liệuUSB 2.0: khi được kết nối với máy tính, thẻ SD và bộ nhớ trong được nhận dạng là thiết bị lưu trữ di động, cài đặt từ xa bằng chương trình truyền thông hoặc tải dữ liệu
Đầu ra xung: tỷ lệ thuận với mức tiêu thụ năng lượng khi đo mức tiêu thụ proportional to active power consumption when measuring integral power consumption, Isolated open-collector signal
Chức năng Kiểm tra kết nối, hướng dẫn cài đặt nhanh, đồng hồ, đầu vào xung
Nguồn nuôi AC Adapter Z1006: (100 tới 240 V AC, 50/60 Hz), 40 VA (bao gồm AC Adapter)
Pin 9459: (DC 7.2 V, 3 VA, thời gian sạc 6 hr 10 m), vận hành liên tục trong 8h (với đèn nên tắt)
Kích thước và khối lượng 180 mm (7.09 in) W × 100 mm (3.94 in) H × 48 mm (1.89 in) D, 550 g (19.4 oz) without PW9002
180 mm (7.09 in) W × 100 mm (3.94 in) H × 67.2 mm (2.65 in) D, 830 g (29.3 oz) với PW9002
Phụ kiện Dây đo áp L9438-53 × 1 bộ, AC Adapter Z1006 × 1, cáp USB × 1, Hướng dẫn sử dụng × 1, Hướng dẫn nhanh × 1, ống đánh dấu màu × 1 bộ: đỏ, vàng, xanh/ mỗi màu 2 chiếc, sử dụng để đánh dâu kìm dòng
file pdf Ứng dụng thiết bị Hioki trong tiết kiệm năng lượng tiêu thụ của hệ thống HVAC ( 2.32 MB ) down load Ứng dụng thiết bị Hioki trong tiết kiệm năng lượng tiêu thụ của hệ thống HVAC
file pdf Kiểm Tra Mức Tiết Kiệm Năng Lượng nhờ Hệ Thống Điện Mặt Trời (PV) bằng Thiết Bị Clamp On Power Logger PW3360 ( 3.66 MB ) down load Kiểm Tra Mức Tiết Kiệm Năng Lượng nhờ Hệ Thống Điện Mặt Trời (PV) bằng Thiết Bị Clamp On Power Logger PW3360
file pdf Catalogue Power Quality Analyzers | Power Loggers PQ3198, PQ3100, PW3365, PW3360, CM3286 ( 2.74 MB ) down load Catalogue Power Quality Analyzers | Power Loggers PQ3198, PQ3100, PW3365, PW3360, CM3286
