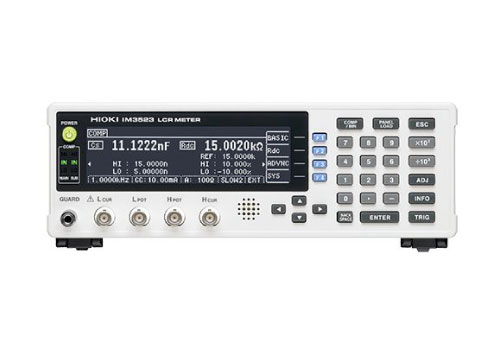

THIẾT BỊ ĐO LCR IM3523

Lý tưởng đối với các dây chuyền sản xuất linh kiện điện tử và kiểm tra tự động



Thiết Bị Đo LCR Hioki và thiết bị phân tích trở kháng với dải đo từ 1 mHz đến 3 Ghz đáp ứng đa dạng ứng dụng kiểm tra linh kiện điện tử. IM3523 được thiết kế cho các phép đo cơ bản trên các dây chuyền sản xuất để có thể đưa ra cho người dùng với mức giá thấp, đồng thời cải thiện mức độ tin cậy của các phép đo nhờ chức năng kiểm tra tiếp xúc.



Tính năng chính

  • – Độ chính xác ±0,05% với phạm vi đo lường rộng (DC, 40Hz đến 200kHz, 5mV đến 5V, 10uA đến 50mA)
  • – Thời gian kiểm tra nhanh chóng: 2 msec
  • – Tích hợp các chức năng BIN và so sánh
  • – Kiểm tra liên tục trong các điều kiện đo lường kết hợp như C-D(120 Hz) và ESR(100 kHz) với tốc độ nhanh hơn gấp 10 lần các model trước đó (so với Model 3532-50)
Chia SẻShare on FacebookPrint this pageShare on Google+Share on LinkedIn

Thông số kỹ thuật cơ bản

Độ chính xác bảo đảm: 1 năm, thời gian bảo hành độ chính xác sau khi được Hioki chỉnh: 1 năm

Chế độ đo LCR (Đo với điều kiện duy nhất), Kiểm tra liên tục (Đo liên tục trong các điều kiện đã lưu)
Các thông số đo lường Z, Y, θ, X, G, B, Q, Rdc (Điện trở DC), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), σ, ε
Phạm vi đo lường 100 mΩ đến 100 MΩ, 10 dải (Tất cả các tham số được xác định theo Z.)
Phạm vi hiển thị Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp :
± (0,00000 [đơn vị] đến 9,99999G [đơn vị]) Chỉ hiển thị giá trị thực cho  Z và Y
θ: ± (0,000° đến 180,000°), D: ± (0,00000 đến 9,99999)
Q: ± (0,00 đến 99999,9), Δ%: ± (0,0000% đến 999,999%)
Độ chính xác cơ bản Z : ±0,05% rdg. θ: ±0,03°
Tần số đo 40 Hz đến 200 kHz (độ phân giải cài đặt: 5 digits)
Mức tín hiệu đo lường Chế độ V, chế độ CV: 5 mV đến 5 Vrms, các bước 1 mVrms
Chế độ CC: 10 μA đến 50 mArms, các bước 10 μArms
Trở kháng đầu ra 100 Ω
Màn hình LCD đơn sắc
Thời gian đo lường 2 ms (1 kHz, FAST, giá trị đại diện)
Chức năng Bộ so sánh, Đo lường BIN (chức năng phân loại), Bảng nạp/lưu, Chức năng ghi nhớ
Giao diện EXT I/O (bộ xử lý), kết nối USB (tốc độ cao)
Tuỳ chọn: Chọn 1 từ RS-232C, GP-IB hoặc LAN
Nguồn điện 100 đến 240 V AC, 50/60 Hz, tối đa 50 VA
Kích thước và khối lượng 260 mm (10,24 in) W × 88 mm (3,46 in) H × 203 mm (7,99 in) D, 2,4 kg (84,7 oz)
Phụ kiện Dây nguồn x 1, Hướng dẫn sử dụng x1, CD-R (bao gồm các lệnh PC và phần mềm mẫu) x1
