Thiết bị đo kiểm tra ắc quy và pin BT3564
Đo kiểm tra cả dàn ắc quy xe điện (EV / PHEV) với điện áp lên tới cả 1000V

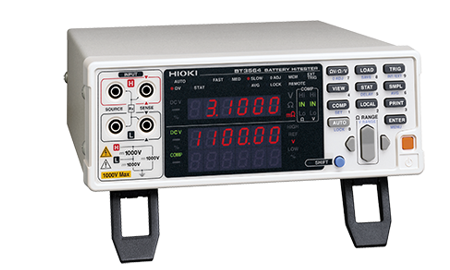

Thiết bị đo kiểm tra ắc quy và pin Hioki BT3564
Thiết bị đo kiểm tra ắc quy dạng để bàn HIOKI BT3564 Battery HiTester có thể thực hiện phép đo tốc độ cao các giá trị nội trở và điện áp của dàn ắc quy của xe điện (EV) hoặc xe lai điện (PHEV). BT3564 có thể đo tổng điện trở và điện áp của cả dàn ắc quy, cũng như thanh cái lên tới 1000V.
Các đặc điểm chính của BT3564:
• Đo điện áp dàn ắc quy lên tới 1000V
• Kiểm tra dây chuyền sản xuất dàn ắc quy điện áp cao cho EV, PHEV
• Dải đo nội trở (tổng trở cả dàn, điện trở thanh cái): 1mΩ – 3kΩ
• Chức năng giảm xả tia lửa điện
• Có đầu ra tương tự (analog)
• Tùy chọn đầu đo cho 1000V và dàn ắc quy điện áp cao.
 |
Điện áp vào tối đa 1000V. Kiểm tra pin điện áp cao dành cho xe điện EV và PHEV
BT3564 đo đồng thời cả điện trở trong và điện áp pin với điện áp đầu vào lên đến 1000 V. Thiết bị kiểm tra pin này hoàn hảo cho việc kiểm tra vận chuyển giao hàng các pack pin, từ pin điện áp cao EV và PHEV đến pin sử dụng trong gia đình. |
 |
Dây đo hỗ trợ 1000 V và pack pin điện áp cao (Bán rời)
Đo các pack pin điện áp cao một cách an toàn và trơn tru với dây đo 1000 V. |
 |
Tích hợp chức năng giảm tia lửa
Giảm tia lửa trở nên ngày càng giống với đo điện áp cao. BT3564 hạn chế dòng điện chạy khi tiếp xúc pack pin, do đó giảm tia lửa điện. |
 |
Chức năng đầu ra Analog
Hoàn thiện với chức năng đầu ra analog giá trị điện trở tích hợp. Kết hợp với máy ghi chép để giám sát giá trị điện trở tổng. |
Yêu cầu báo giá ⇓
Cấp chính xác bảo đảm trong 1 năm
| Điện áp lớn nhất | ± 1000 VDC điện áp đầu vào ± 1000 VDC điện áp với đất tối đa |
| Dải đo nội trở | 3 mΩ (hiển thị tối đa 3.1000 mΩ, độ phân giải 0.1 μΩ) tới 3 kΩ (hiển thị tối đa 3.1000 kΩ, độ phân giải 0.1 Ω), 7 dải đo Cấp chính xác:±0.5 % rdg. ±5 dgt. (dải đo 30 mΩ tới 3 kΩ),±0.5 % rdg. ±10 dgt. (thang 3 mΩ) Tần số nguồn: 1 kHz ±0.2 Hz, dòng thí nghiệm: 100 mA (thang 3 mΩ) tới 10 μA (thang 3.000 kΩ) Điện áp cuối: 25 V đỉnh (thang 3/30 mΩ), 7 V đỉnh (thang 300 mΩ), 4 V đỉnh (dải đo 3 Ω tới 3.000 kΩ) |
| Thang đo điện áp | 10 V DC (độ phân giải: 10 µV) tới 1000V DC (độ phân giải: 1 m V), 3 dải đo Cấp chính xác: ±0.01 % rdg. ±3 dgt. |
| Hiển thị | 31000 full digits (điện trở), 999999 full digits (điện áp, thang 1000 V: 999999 hoặc 110000), LED |
| Tốc độ lấy mẫu | FAST (nhanh), MEDIUM (trung bình), SLOW (chậm) |
| Chức năng so sánh | Đánh giá kết quả: Hi/IN/Lo (nội trở và điện áp được đánh giá độc lập) Cài đặt: Giới hạn trên và giới hạn dưới, độ lệch (%) so với giá trị tham khảoKết quả logic ANDed: PASS/FAIL, tính logic AND của các kết quả đánh giá điện trở và điện áp. Hiển thị kết quả, âm báo, hoặc đầu ra I/O (open-collector, 35 V, 50 mA DC tối đa) |
| Đầu ra tương tự | Điện trở đo được (giá trị hiển thị, từ 0 tới 3.1 V DC) |
| Giao diện | I/O ngoài, RS-232C, Máy in (RS-232C), GP-IB |
| Công suất nguồn | 100 tới 240 V AC, 50/60 Hz, 30 VA tối đa. |
| Kích thước và khối lượng | 215 mm (8.46 in) rộng × 80 mm (3.29 in) cao × 295 mm (12.95 in) dài, 2.4 kg (84.7 oz) |
| Phụ kiện | Hướng dẫn sử dụng ×1, Dây nguồn ×1 |
BT3564E4-23E ( 2.15 MB ) |
 |
