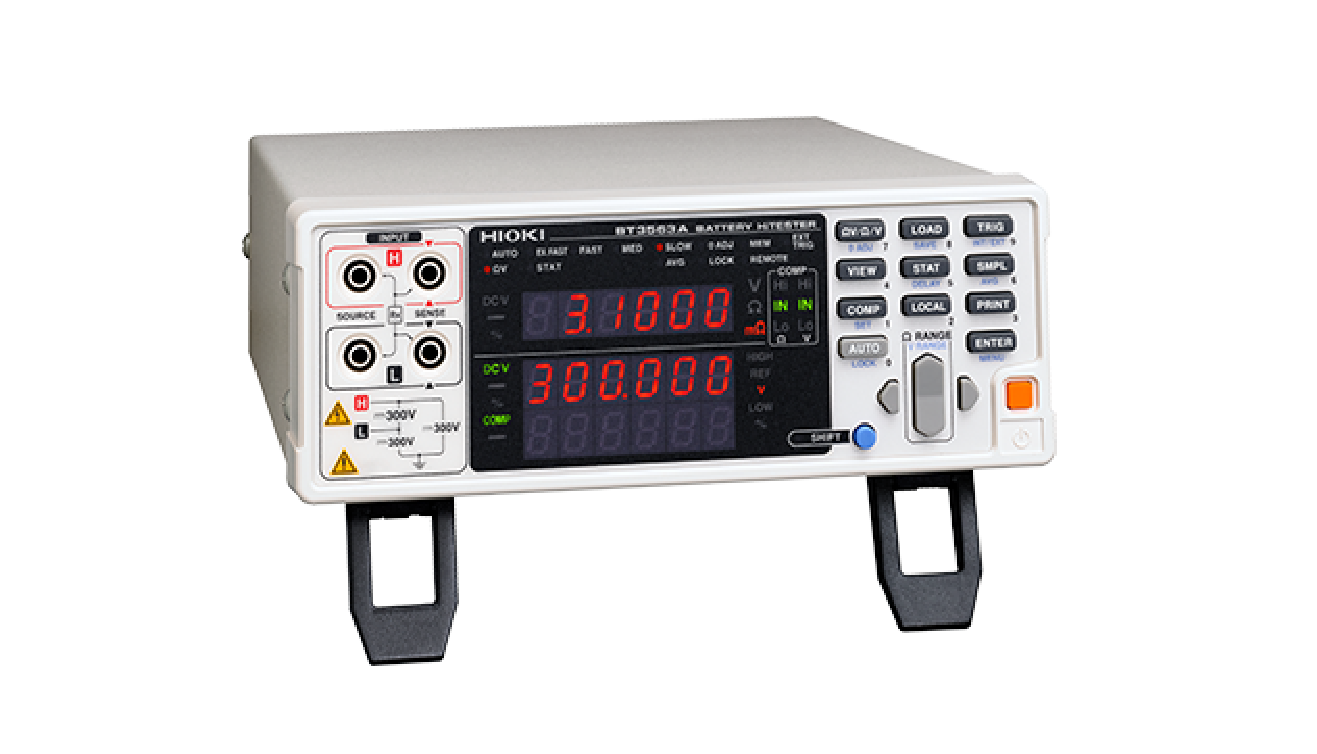

THIẾT BỊ ĐO KIỂM TRA ẮC QUY VÀ PIN BT3563A

THIẾT BỊ KIỂM TRA PIN BT3563A

Kiểm tra  dây chuyền sản xuất hoàn toàn tự động đối với các Cell pin lớn dùng cho xe điện hoặc Pack pin cỡ trung lên đến 300 V

Tính Năng Chính

  • Đo đồng thời nội trở và điện áp mạch mở
  • Kiểm tra dây chuyền sản xuất hoàn toàn tự động đối với các Cell pin lớn dùng cho xe điện hoặc Pack pin cỡ trung lên đến 300 V
  • Dải đo điện trở: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
  • Dải đo điện áp: 6 V/60 V/100 V
  • Trang bị cổng LAN
Chia SẻShare on FacebookPrint this pageShare on Google+Share on LinkedIn

Đặc tính kỹ thuật cơ bản (Độ chính xác đảm bảo trong 1 năm, Thời gian đảm bảo độ chính xác sau điều chỉnh bởi Hioki: 1 năm)

Dải đo điện trở 3 mΩ (Hiển thị tối đa: 3.1000 mΩ, độ phân giải: 0.1 μΩ, dòng điện đo: 100 mA)
30 mΩ (Hiển thị tối đa: 31.000 mΩ, độ phân giải: 1 μΩ, dòng điện đo: 100 mA)
300 mΩ (Hiển thị tối đa: 310.00 mΩ, độ phân giải: 10 μΩ, dòng điện đo: 10 mA)
3 Ω (Hiển thị tối đa: 3.1000 Ω, độ phân giải: 100 μΩ, dòng điện đo: 1 mA)
30 Ω (Hiển thị tối đa: 31.000 Ω, độ phân giải: 1 mΩ, dòng điện đo: 100 μA)
300 Ω (Hiển thị tối đa: 310.00 Ω, độ phân giải: 10 mΩ, dòng điện đo: 10 μA)
3 kΩ (Hiển thị tối đa: 3.1000 kΩ, độ phân giải: 100 mΩ, dòng điện đo: 10 μA)Độ chính xác cơ bản: ±0.5% rdg ±10 dgt (3 mΩ range, ±0.5% rdg ±5 dgt (dải 30  mΩ trở lên)
Tần số đo: 1 kHz ±0.2 Hz
Phương pháp đo: Phương pháp 4 cổng AC
Dải đo điện áp



6 V (Hiển thị tối đa: 6.00000 V, độ phân giải: 10 μV)
60 V (Hiển thị tối đa: 60.0000 V, độ phân giải: 100 μV)
100 V (Hiển thị tối đa: 100.000 V, độ phân giải: 1 mV)Độ chính xác cơ bản: ±0.01% rdg. ±3 dgt.
Thời gian phản hổi 10 ms
Chu kỳ lấy mẫu Ω hoặc V: 4 ms (EX.FAST), 12 ms (FAST), 35 ms (MEDIUM), 150 ms (SLOW)
ΩV: 8 ms (EX.FAST), 24 ms (FAST), 70 ms (MEDIUM), 253 ms (SLOW)
Chức năng Kiểm tra tiếp xúc, Hiệu chỉnh Zero (±1000 số đếm), Đo lường xung, Bộ so sánh (Hi/ IN/ Lo), Tính toán thống kê (Tối đa 30,000), Độ trễ, Trung bình, Lưu/ Tải phần cài đặt, Bộ nhớ lưu trữ, LabVIEW® driver
Giao diện LAN (TCP/IP, 10BASE-T/100BASE-TX)
RS-232C (Tối đa 38.4 kbps, khả dụng như máy in I/F)
EXT I/O (37-pin Handler interface)
Đầu ra Analog (DC 0 V đến 3.1 V)
Nguồn điện 100 đến 240 V AC, 50 Hz/60 Hz, 35 VA max.
Kích thước và khối lượng 215 mm (8.46 in) W × 80 mm (3.15 in) H × 295 mm (11.61 in) D, 2.4 kg (84.7 oz)



file pdf BT3563E10-95M ( 3.33 MB ) down load BT3563E10-95M
