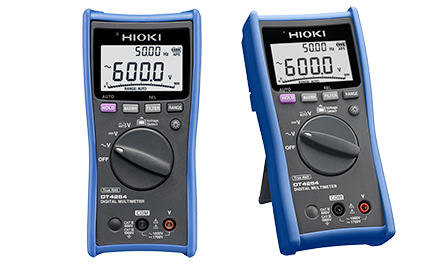

ĐỒNG HỒ VẠN NĂNG DT4254

Đồng hồ vạn năng dành cho Bảo trì hiệu quả dụng cụ điện, các thiết bị quang điện và megasolar

Dòng đồng hồ vạn năng DT4200 của Hioki gồm 9 mẫu máy có ứng dụng rộng rãi từ nghiên cứu đến sử dụng trong nhà máy công nghiệp, hay thiết bị đo bỏ túi. Dòng thiết bị sở hữu tốc độ phản hồi siêu nhanh và các đặc tính an toàn giúp đưa công việc kiểm tra điện lên tầm cao mới. DT4254 là model đo điện áp, được thiết kế để đo các module điện mặt trời và các đối tượng kiểm tra khác có điện áp cao lên đến 1700 V DC (*1).

CAT IV 600 V, CAT III 1000 V

Đặc điểm chính

  • Model đo điện áp lý tưởng cho hệ thống điện mặt trời và quản lý các thiết bị điện. Thiết bị có thể đo lên đến 1700 V DC (*1) trong lúc bật điện áp kiểm tra (DT4254)
  • Ngăn các tai nạn với đo dòng điện sử dụng kìm dòng (DT4254, DT4255)
  • Chức năng phát hiện điện áp (DT4254, DT4255)
  • Bộ lọc thông thấp cắt sóng hài bậc cao (khi đo dạng sóng cơ bản biến tần)
  • Phạm vi nhiệt độ hoạt động trải dài từ -25°C (-13°F) đến 65°C (149°F) (DT4254, DT4255)
  • Hiển thị đồng thời cho phép người dùng kiểm tra đồng thời điện áp và tần số

*1 Thiết bị có thể được dùng để đo điện áp vượt quá 1000 V DC khi và chỉ khi thoả mãn các điều kiện sau: 1. Mạch đo phải được tách khỏi lưới điện thương mại 2. Mạch đo phải tách biệt với mặt đất.

Video cách sử dụng đồng hồ vạn năng

Video giới thiệu cách sử dụng serie đồng hồ vạn năng DT4200 cũng như một vài chức năng đặc trưng của thiết bị. Các thiết bị đo Hioki được thiết kế để giúp các thợ điện chuyên nghiệp thực hiện công việc an toàn và nhanh chóng.

DT4254 Đồng hồ vạn năng đo điện áp cao lên đến 1700 V

DT4254 nằm trong serie các đồng hồ vạn năng tiêu chuẩn DT4250 của Hioki là thiết bị lý tưởng để đo các module điện mặt trời và các đối tượng kiểm tra khác có điện áp cao đến 1700 V DC.

・ Điện áp DC 600.0mV / 6.000V / 60.00V / 600.0V / 1000V / 1500V

・ Chức năng phát hiện điện áp

client_upload_11_1456142354345 Kiểm tra điện áp không tải tại các trạm megasolar

DT4254 có thể đo điện áp DC lên đến 1700 V, cho phép người dùng thực hiện giám sát điện áp không tải của các trạm megasolar

client_upload_11_1456142433834 Phát hiện và thông báo phân cực

DT4254 có thể phát hiện điện áp tải vượt quá  10V và thông báo bằng đèn LED đỏ, tiếng bíp. Đặc tính này giúp ngăn chặn việc ghi lại các giá trị đo sai.

client_upload_11_1456142469176 Đo điện áp đầu ra trên phía thứ cấp của biến tần bằng cách loại bỏ các thành phần sóng hài

Đo chính xác mỗi sóng cơ bản bằng cách loại trừ các thành phần sóng hài với chức năng bộ lọc thông thấp của DMM.

client_upload_11_1456142539929 thể tải, xem xét và lưu dữ liệu đo trên máy tính

Nếu bạn kết nối DT4254 đến máy tính với Bộ kết nối DT4900-01 (bán rời), bạn có thể vẽ biểu đồ các dữ liệu được lưu tại bộ nhớ trong của thiết bị và hiển thị kết quả đo theo thời gian thực trên máy tính. Ngoài ra, các giá trị đo được hiển thị có thể được lưu lại (theo định dạng văn bản).

*Máy tính và đồng hồ vạn năng được cách ly về điện bằng các phương thức kết nối quang học do đó dữ liệu có thể được gửi đi mà không phải lo lắng về các rủi ro về điện.

client_upload_11_1456142592008 Phương pháp đo True RMS giúp đo chính xác ngay cả các dạng sóng dòng điện bị méo

Đồng hồ vạn năng thực hiện hai phương pháp đo sau: đo mean-value và true RMS. Hai phương pháp thu về các kết quả đo khác nhau đáng kể đối với dạng sóng dòng điện (thông thường bị méo). Để đo chính xác, cần phải sử dụng thiết bị có khả năng đo true RMS.

client_upload_11_1456142640654 Được thiết kế và sản xuất tại Nhật Bản để đảm bảo chất lượng cao và bảo hành 3 năm, an tâm sử dụng.

Mọi quy trình phát triển, thiết kế và sản xuất đối với hầu hết các đồng hồ vạn năng Hioki được thực hiện tại Trụ sở của chúng tôi tại tỉnh Nagano. Tại đây, các tiềm lực công nghệ tiên tiến nhất trong ngành cho phép chúng tôi mang đến những sản phẩm có chất lượng cao nhất có thể.

client_upload_11_1456142668572 Việc đo lường an toàn yêu cầu phải sử dụng thiết bị phù hợp với vị trí đo.

Để đảm bảo người vận hành có thể sử dụng thiết bị an toàn, IEC61010 phân loại các khu vực sử dụng thiết bị thành nhiều hạng mục đo lường dựa trên độ an toàn. (trải dài từ CAT II đến CAT IV). Sử dụng một thiết bị không thoả mãn mức độ an toàn yêu cầu có thể dẫn đến tai nạn điện.

Chia SẻShare on FacebookPrint this pageShare on Google+Share on LinkedIn

Đặc tính kỹ thuật cơ bản (Độ chính xác đảm bảo trong 1 năm, độ chính xác sau điều chỉnh đảm bảo trong 1 năm) đối với mức độ chính xác DMM

Do trong đồng hồ vạn năng có nhiều chức năng và dải đo, chỉ độ chính xác cơ bản được đề cập để tham khảo. Vui lòng tham khảo catalog riêng để biết thông tin độ chính xác cụ thể. *1 Thiết bị có thể được dùng để đo điện áp vượt quá 1000 V DC khi và chỉ khi thoả mãn các điều kiện sau: 1. Mạch đo tách khỏi lưới điện thương mại. 2. Mạch đo tách biệt với đất.

Dải đo điện áp DC



600.0 mV đến 1500 V (*1)
5 dải đo, Độ chính xác cơ bản: ±0.3 % rdg. ±3 dgt.
Dải đo điện áp AC



6.000 V đến 1000 V, 4 dải đo, Đặc tính tần số: 40 Hz đến 1 kHz
Độ chính xác cơ bản 40 – 500 Hz : ±0.9 % rdg. ±3 dgt. (True RMS, hệ số crest 3)
Tự động chọn đo điện áp AC/DC Yes
Dải đo điện trở N/A
Dải đo dòng điện DC N/A
Hiển thị tỷ lệ chuyển đổi từ 4 đến 20 mA N/A
Dải đo dòng điện AC (sử dụng với kẹp) N/A
Nhiệt độ (cặp nhiệt điện) N/A
Phát hiện điện áp Hi: AC40 V đến 600 V, Lo: AC80 V đến 600 V
Dải đo điện dung N/A
Dải đo tần số 99.99 Hz đến 99.99 kHz, 4 dải đo (bị giới hạn bởi điện áp có thể phát hiện tối thiểu),
Độ chính xác cơ bản: ±0.1 % rdg. ±1 dgt.
Kiểm tra thông mạch N/A
Kiểm tra diode N/A
Các chức năng khác Chức năng lọc, Giữ giá trị hiển thị, Tự động giữ, Hiển thị giá trị Max/Min/Average,  Hiển thị tương đối, Tự động tiết kiệm pin, kết nối USB (tuỳ chọn)
Hiển thị



Màn hình hiển thị chính và phụ: 4-digits LCD, tối đa 6000 digits, thanh biểu đồ
Tốc độ làm mới hiển thị 5 lần/s (Đo điện dung: 0.05 đến 5 lần/s, phụ thuộc vào giá trị đo được, Tần số: 1 đến 2 lần/s)
Nguồn điện Pin LR03 alkaline ×4, Sử dụng liên tục: 130 giờ (đèn nền TẮT)
Kích thước và khối lượng 84 mm (3.31 in)W × 174 mm (6.85 in)H× 52 mm (2.05 in)D,
390 g (13.8 oz) (bao gồm pin và bao da)
Phụ kiện Que đo L9207-10 ×1, Bao da ×1, Hướng dẫn sử dụng ×1, Pin LR03 alkaline ×4
