Kiểm tra xung điện tự động đa kênh stator động cơ bằng bộ relay điện áp cao

KIỂM TRA XUNG ĐIỆN TỰ ĐỘNG STATOR ĐỘNG CƠ BẰNG BỘ RELAY ĐIỆN ÁP CAO

Kiểm tra xung điện cho động cơ là một trong các bài kiểm tra bắt buộc để đảm bảo các vòng dây của động cơ không bị chạm chập. Đối với động cơ điện 3 pha, bài kiểm tra xung điện áp cần thực hiện lần lượt trên các pha U-V, V-W, W-U, V-U, W-V, U-W.

Trong những năm gần đây, phép đo này là thách thức đối với nhiều nhà sản xuất do các relay chuyển mạch phổ thông hay bị dính tiếp điểm hoặc hỏng tiếp điểm khi phải hoạt động ở mức điện áp xung thử nghiệm cao trên 1500 V. Khó khăn trong lựa chọn relay phù hợp của các nhà sản xuất trở thành tiền đề cho việc kết hợp Thiết bị thử nghiệm xung điện áp ST4030A với Bộ chuyển mạch 3930 để tạo thành 1 hệ thống đo hoạt động tin cậy ở mức điện áp cao đến vài kV AC/DC

Với giải pháp đo này, người vận hành có thể điều khiển từ xa trên máy tính thông qua Sequence Maker (Add in của excel) hoặc bằng PLC thông qua điều khiển I/O trên Bộ chuyển mạch 3930.

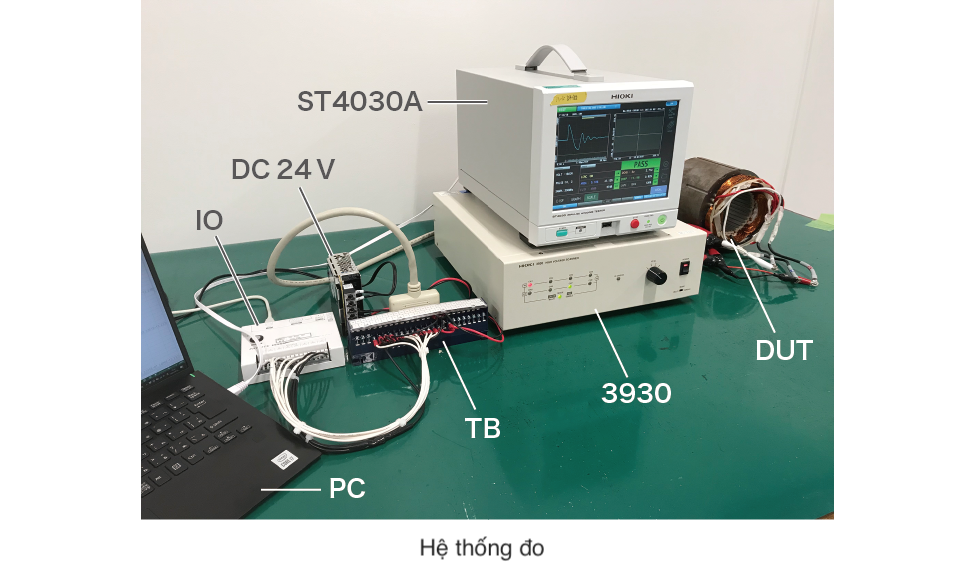

Trong minh họa phép đo dưới đây, HIOKI sử dụng PHC-D08 (PATLITE Corporation) và điều khiển thiết bị đo bằng PC.

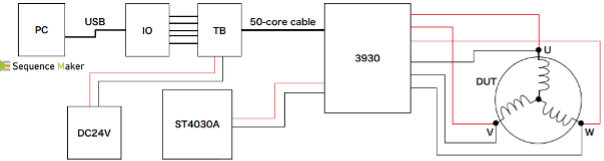

Sơ đồ hệ thống đo

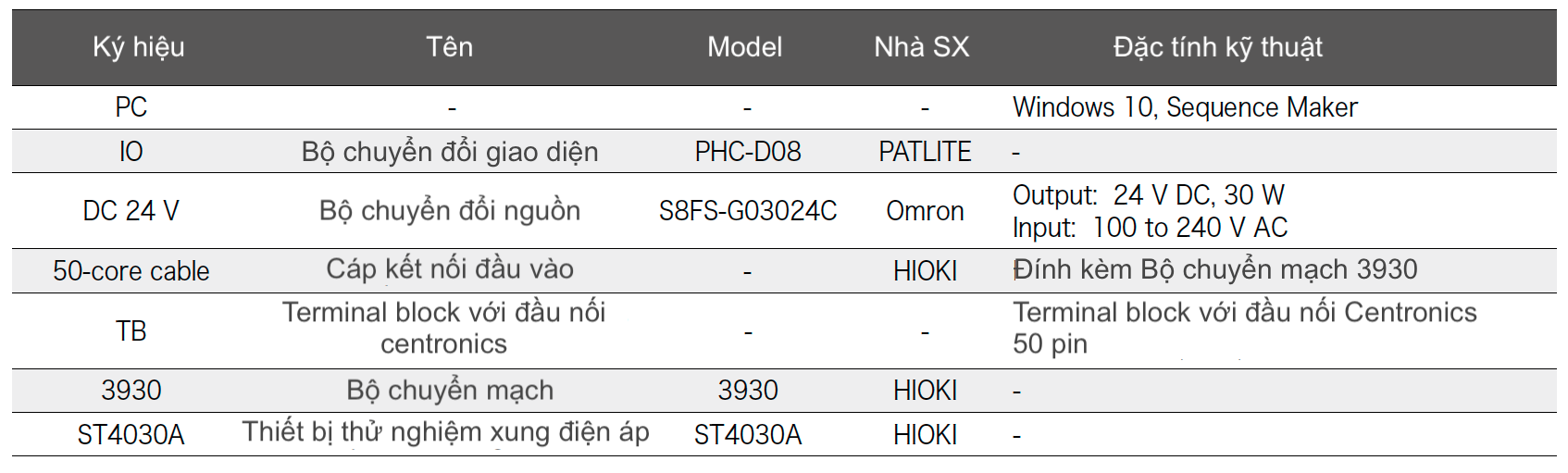

Danh sách các bộ phận

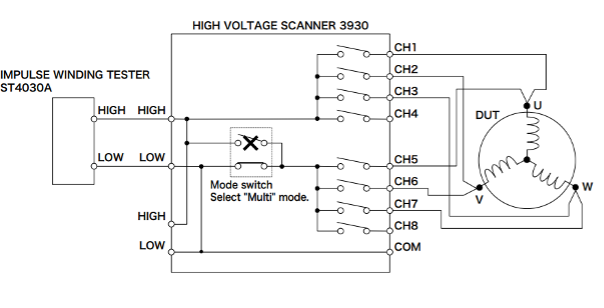

Sơ đồ mạch đo

Kết quả thử nghiệm

Hình ảnh dưới đây thể hiện sự ảnh hưởng của chiều dài dây đo

Đường màu xanh “Standard wave” khi kiểm tra độc lập bằng ST4030A.

Đường màu vàng “Pulse wave” mô tả dạng sóng thử nghiệm khi kết hợp với bộ chuyển mạch điện áp cao 3930 và chiều dài dây là 3,3m.

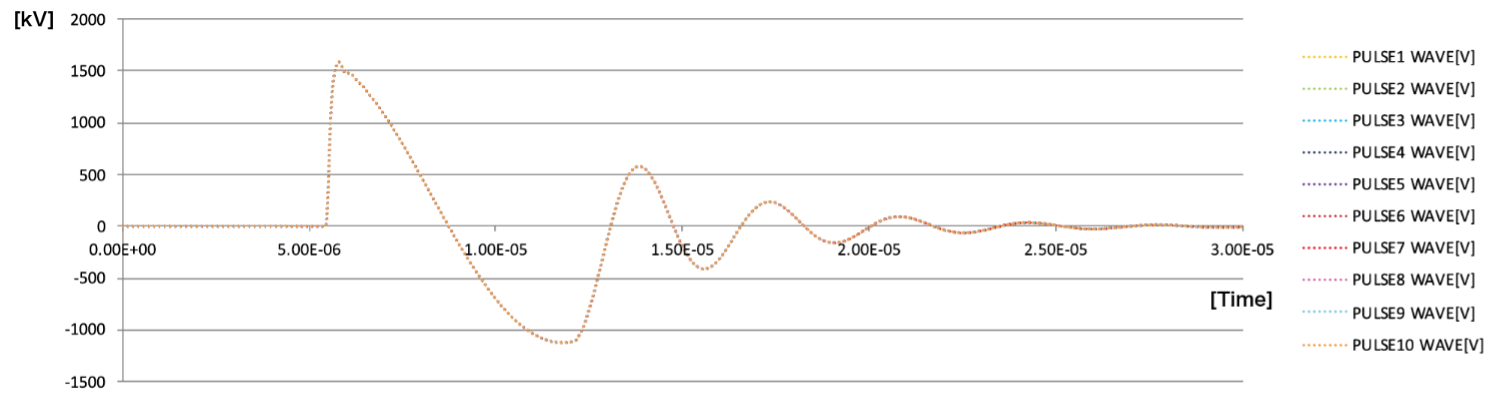

Biểu đồ bên dưới thể hiện kết quả xếp chồng của 10 phép đo tại một ví trị.

Có thể thấy rằng chiều dài dây đo có ảnh hưởng nhất định đến hiển thị dạng sóng tuy nhiên dây đo dài hơn không ảnh hưởng đến khả năng tái tạo kết quả tại một điểm.

Video quá trình Kiểm tra xung điện tự động đa kênh cho stator động cơ bằng bộ relay điện áp cao.
